Tecnologia di perforazione brevettata, che consente la perforazione di circuiti stampati flessibili.
Il laminato flessibile rivestito di rame (FCCL) è ampiamente utilizzato per rendere flessibilecircuitoper le sue eccellenti caratteristiche come sottigliezza, flessibilità, proprietà elettriche, resistenza al calore e facilità di raffreddamento.
La fase principale del processo di stampaggio FPC: la perforazione, la cui qualità influisce direttamente sull'assemblaggio meccanico e sulle prestazioni di connessione del circuito delle schede di materiale elettronico flessibile. Il giusto metodo di perforazione può svolgere il ruolo di conduzione del segnale e adattarsi alle esigenze di elaborazione di schede di dimensioni inferiori mediante impilamento multistrato.
Problemi con i metodi di lavorazione tradizionali
La tradizionale tecnologia di perforazione meccanica è difficile da ottenere con l'elaborazione di microfori. La profondità non è controllabile durante la lavorazione di fori ciechi e richiede anche frequenti cambi utensile.
La tecnologia di perforazione laser utilizza generalmente metodi di scansione a cerchio concentrico ea spirale. Il metodo di scansione del cerchio concentrico sta scansionando l'elaborazione dall'esterno verso l'interno e il foro cieco risultante ha più residui macromolecolari all'interno; mentre l'elaborazione della linea a spirale dall'interno verso l'esterno provoca una profondità periferica più profonda. Entrambi i metodi di lavorazione causano una bassa planarità nella parte inferiore del foro cieco e bordi irregolari del modello di foratura.
Fori ciechi lisci con un punzone
Al fine di soddisfare i punti critici di elaborazione tecnica e soddisfare le esigenze del mercato e dei processi,HGTECHè profondamente impegnato nel3C industria manifatturiera elettronicae ha sviluppato la propria tecnologia brevettata: la tecnologia di punzonatura FPC Laser Shield per sviluppare apparecchiature di perforazione UV ad alta velocità per realizzare la formazione di fori ciechi in un punzone.
Apparecchiature di perforazione ad alta velocità HGTECH UV
La tecnologia di perforazione FPC Laser Shield auto-sviluppata da HGTECH è un'innovazione audace basata sul principio di rimozione.
Modificando lo stato di distribuzione dell'energia del punto luminoso, il punto luminoso a forma di scudo diffratto attraverso il dispositivo ottico DOE può essere applicato direttamente alla superficie del materiale senza alcuna linea di spazzamento e il foro cieco può essere formato in un colpo solo ad alta velocità.
I vantaggi di questa tecnologia:
- può migliorare il fenomeno dell'ablazione causato dall'elevata energia al centro del punto e rendere più piatta e liscia la superficie della lamina di rame nella parte inferiore del foro cieco.

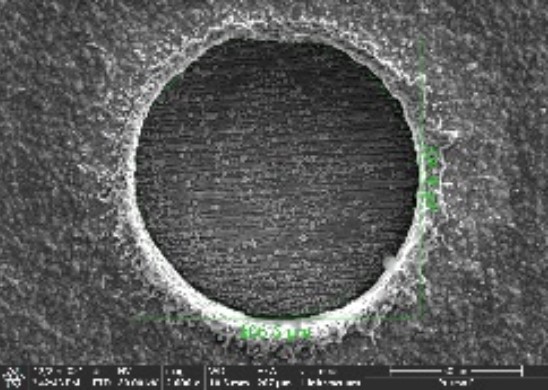

Sotto il microscopio elettronico 2000x, la forma del foro è rotonda e il fondo in rame è pulito e piatto
- la dimensione dello spot può essere regolata elettricamente tramite DOE sincrono, che riduce efficacemente la forma del foro fuori tondo causata dal cambio dello specchio vibrante e dall'accelerazione/decelerazione. Può anche cambiare rapidamente le dimensioni per soddisfare le esigenze di rimozione di fori di diverse dimensioni e migliorare notevolmente l'efficienza di perforazione!
Qualità stabile e alta efficienza
Nel processo di perforazione, l'attrezzatura di perforazione ad alta velocità UV HGTECH adotta la tecnologia IFOV, che sincronizza il controllo della piattaforma del motore lineare, del sistema di scansione dello specchio e dell'impulso laser per ottenere la funzione di controllo del movimento del campo visivo infinito. Pertanto, raggiunge lo scopo di migliorare l'efficienza di perforazione e taglio e la qualità del prodotto. Oltre all'ottimizzazione dell'algoritmo software (20% più efficiente rispetto allo stesso tipo di attrezzatura sul mercato), raggiunge un'elevata stabilità e una perforazione laser ad alta efficienza.

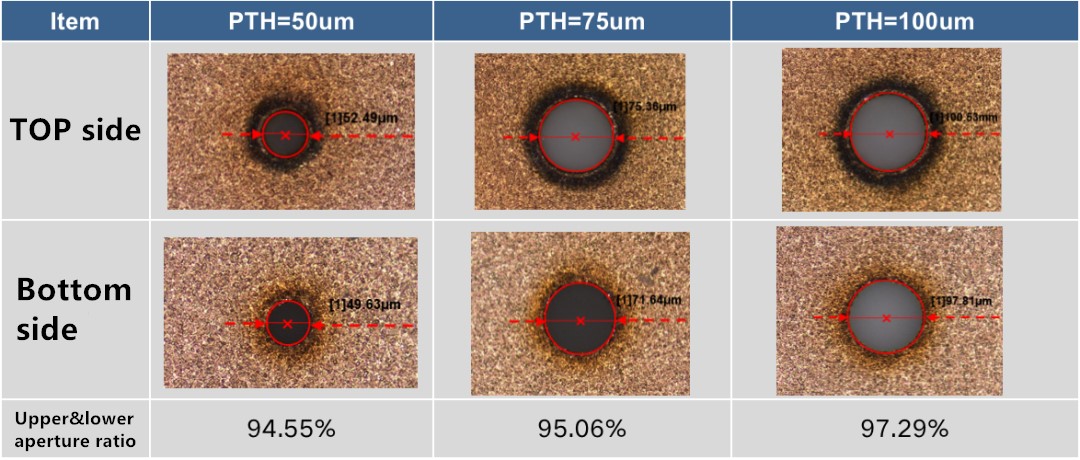

Effetto di perforazione dell'attrezzatura di perforazione ad alta velocità UV HGTECH e visualizzazione della dimensione del foro
Le apparecchiature di perforazione ad alta velocità HGTECH UV sono state ampiamente utilizzate nel campo della produzione elettronica 3C, la resa e l'efficienza della perforazione e dell'elaborazione di fori ciechi sono state molto apprezzate dai clienti
DiHGTECH: HGTECH è il pioniere e il leader dell'applicazione industriale laser in Cina e l'autorevole fornitore di soluzioni globali di elaborazione laser. Abbiamo organizzato in modo completo apparecchiature laser intelligenti, linee di produzione di misurazione e automazione e costruzione di fabbriche intelligenti per fornire soluzioni globali per la produzione intelligente.
